Une mauvaise installation du tuyau d’évacuation des condensats du climatiseur entraînera des problèmes de fuite d’eau, en particulier lorsque le tuyau d’évacuation est dissimulé. Non seulement nous avons besoin d’un gradient suffisant, mais les isolations et d’autres aspects sont également importants.
Le tuyau d’évacuation des condensats du climatiseur peut être installé de deux manières ; une) exposéet B) caché. La plupart des tuyaux de drainage ne sont pas cachés. Ils sont suspendus au-dessus du plafond ou courent le long du mur exposé.

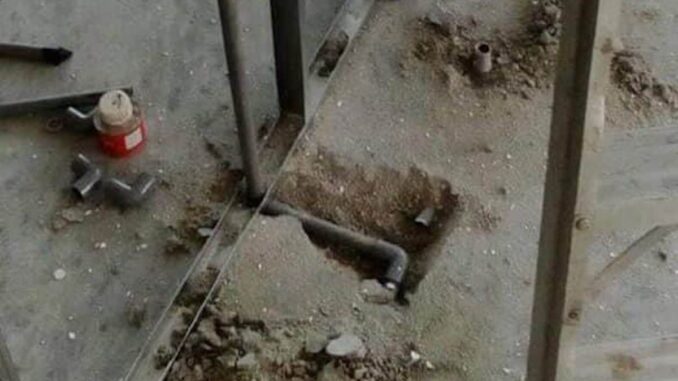

Pour les tuyaux de drainage cachés, ils peuvent être installés à l’intérieur du sol en béton et à l’intérieur du mur de briques. Les tuyaux de drainage dissimulés offrent un meilleur intérieur qui est normalement pratiqué dans les lieux de luxe tels que les manoirs, les condominiums, les hôtels et les bureaux haut de gamme.
Les tuyaux de drainage exposés sont plus courants dans les maisons résidentielles car ils sont moins chers, plus faciles à installer et présentent moins de risques de défaillance.
Le type de climatiseur le plus courant est le type mural. Le tuyau d’évacuation des condensats pour le climatiseur de type mural est très simple. Mais, assurez-vous que le tuyau de vidange est toujours plus bas que l’unité de climatisation.
Pente
Le siphon de condensat et le rehaussement du tuyau d’évacuation ne sont pas nécessaires pour le type mural. Sur le même sujet : Les entrepreneurs en climatisation font face à une pénurie de pièces et à des prix « scandaleux ». Pour tous les tuyaux de vidange, assurez-vous d’avoir au moins 1/100 ou 1 % de pente pour un écoulement fluide de l’eau.
Pour une telle pente, la pente du tuyau de vidange peut être facilement remarquée à l’œil nu.
Cependant, l’industriel utilisait 1/4″ par pied comme norme pour toute taille de tuyau inférieure à 3 pouces qui utilise un écoulement par gravité. Une telle norme équivaut à une pente de 1/48 soit près de 2 %.
Isolation
Quant à l’isolation du tuyau d’évacuation, Voir l’article : Comment installer un climatiseur en 5 étapes simples.Isolations à cellules fermées de 3/8″ d’épaisseur sont généralement suffisants pour éviter la condensation. Si votre tuyau de vidange est exposé à des températures élevées (plus de 30°C), vous devez plutôt utiliser une épaisseur de 1/2″.
Pour les tuyaux d’évacuation dissimulés, le mur et le sol en béton agissent comme isolants et vous n’avez donc pas besoin d’isolations pour les tuyaux d’évacuation qui se cachent à l’intérieur du mur/sol.
L’isolation doit recouvrir l’ensemble du tuyau d’évacuation (sauf les parties cachées) y compris les joints et le raccordement à l’unité de conditionnement d’air. Toute surface de tuyau laissée de côté entraînera potentiellement de la condensation.
Supports et Accessoires
Le tuyau de vidange doit être supporté par A voir aussi : Votre climatiseur est sale. Voici la meilleure façon de nettoyer votre unité de climatisation..support en acier galvanisé à des intervalles d’environ 3 à 4 pieds pour éviter l’affaissement qui permettra la formation de boues à un rythme plus rapide et finira par obstruer la conduite de vidange.
Généralement, il est préférable de placer un support près du coude du tuyau.

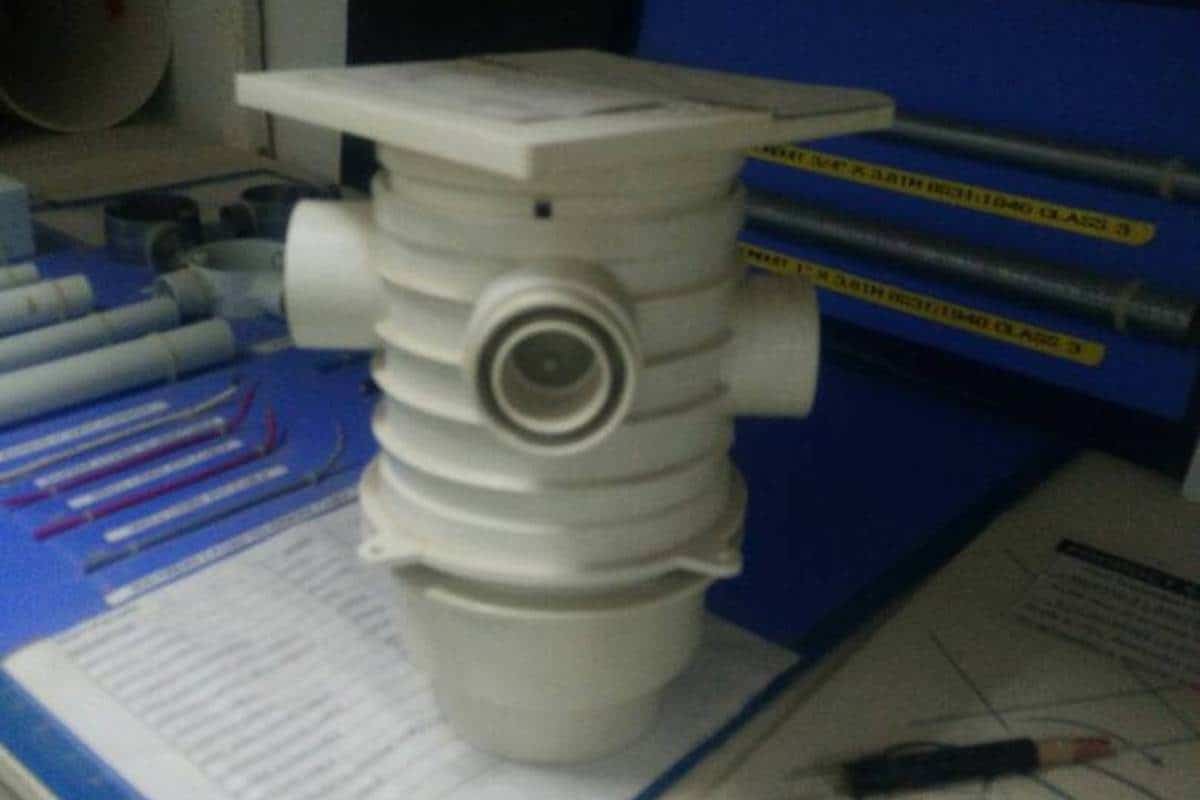

Si vous dissimulez le tuyau de vidange et que vous le déchargez dans un siphon de sol, assurez-vous d’utiliser un adaptateur approprié à la sortie pour raccorder correctement le tuyau de vidange et le tuyau de descente de plomberie afin d’empêcher l’eau de condensation de s’infiltrer dans le sol en béton.

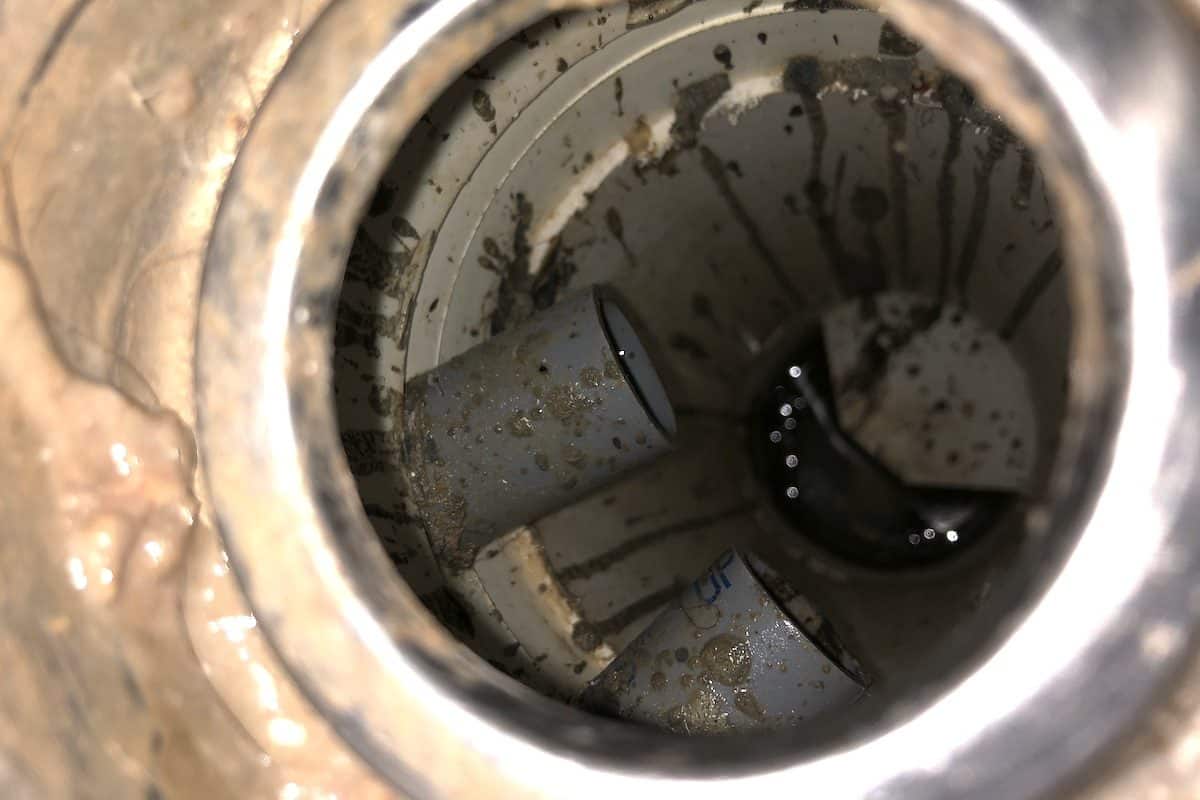

De plus, vous devez faire saillie du tuyau de vidange d’environ 1 pouce dans le tuyau de plomberie pour empêcher l’eau de condensation de s’égoutter dans le sol en béton.
Quand j’ai commencé à travailler, je ne connaissais pas l’adaptateur de tuyau de vidange. Nous perçons simplement un trou dans le tuyau de plomberie, y insérons le tuyau de vidange et appelons-le un jour.
Par conséquent, nous nous retrouvons avec de nombreux défauts où l’eau de condensation revient dans le sol en béton. Il nous a fallu quelques semaines pour tout rectifier.
Alors, assurez-vous de ne pas répéter mes erreurs.
Cependant, vous pouvez utiliser un simple té de réduction et il fera également l’affaire.
Piège à condensat en U
L’installation du tuyau d’évacuation des condensats pour les climatiseurs gainables est différente du type mural. Le tuyau de vidange des climatiseurs gainables doit avoir un piège à condensat pour empêcher les climatiseurs d’être exposés au tuyau de vidange à extrémité ouverte, ce qui crée une aspiration qui empêche l’évacuation de l’eau de condensation.
Les climatiseurs gainables ont généralement une forte aspiration en raison de leur débit d’air élevé. Sans piège à condensat, l’eau de condensat ne s’écoulera pas dans le tuyau d’évacuation mais débordera au niveau du climatiseur.
Certaines personnes placent un bac de vidange secondaire sous leurs climatiseurs à conduits pour réduire le risque de voir leur plafond détruit par la fuite d’eau de condensation.
Si vous souhaitez faire la même chose, vous pouvez utiliser un tuyau de vidange pour le bac de vidange secondaire et le climatiseur.

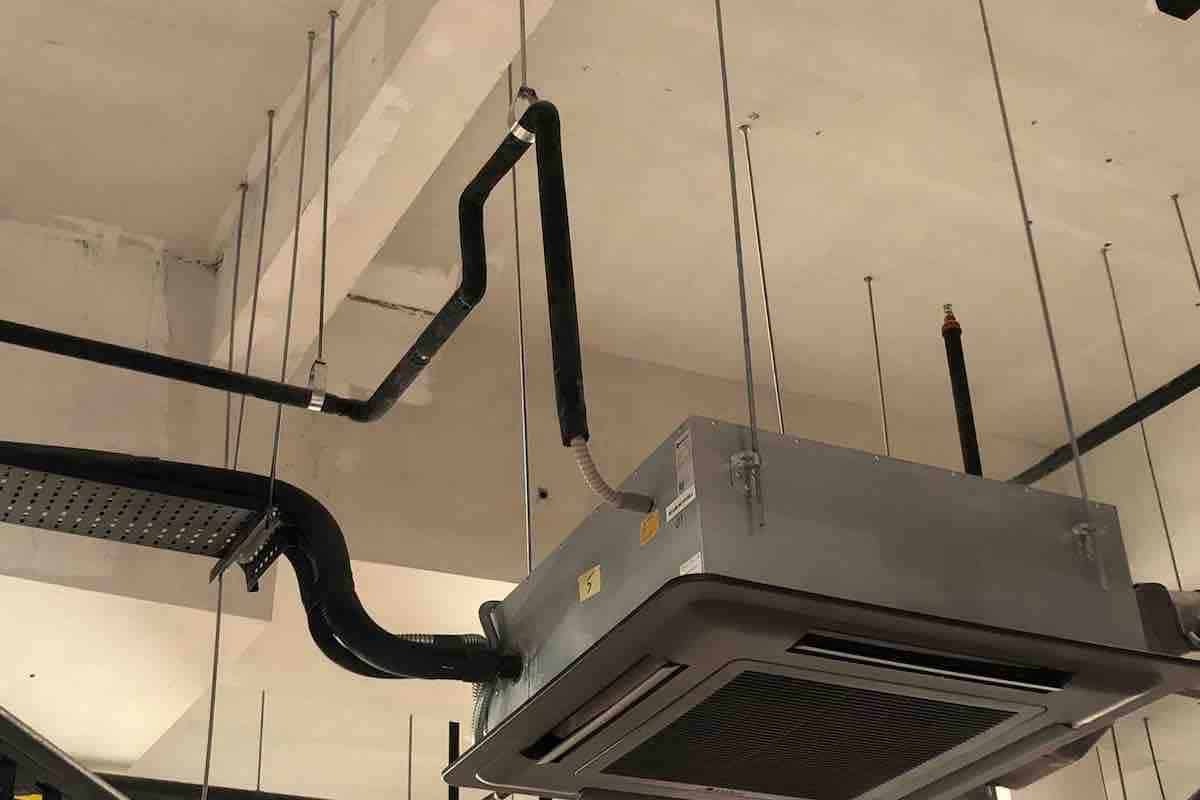

En ce qui concerne le tuyau de vidange des climatiseurs à cassette de plafond, vous devez soulever le tuyau de vidange conformément aux instructions du fabricant indiquées dans le manuel d’utilisation pour réduire le bruit de la pompe de vidange à l’intérieur de l’unité de cassette elle-même.
Cependant, vous pouvez réduire la moitié de la longueur du tuyau vertical après l’élévation afin que votre plafond puisse être plus haut ou que le tuyau d’évacuation puisse voyager plus longtemps tout en maintenant une bonne pente.
Tous les tuyaux de drainage peuvent être assemblés tant qu’ils sont dimensionnés de manière appropriée.
Bonnes pratiques d’installation
En règle générale, il faut éviter d’avoir trop de coudes lors de l’installation du tuyau d’évacuation. Chaque coude est résistant, ce qui augmentera les risques de stagnation de l’eau, ce qui accélérera la formation de boues qui finiront par obstruer le tuyau de vidange.
Pour les tuyaux d’évacuation exposés, classe D Les tuyaux en PVC sont généralement utilisés. En ce qui concerne les tuyaux de drainage cachés, vous devez utiliser classe E Tuyaux en PVC qui ont une paroi plus épaisse pour résister aux conditions les plus difficiles, en particulier lors de la coulée du sol en béton.
Si le tuyau de vidange traverse les murs, assurez-vous d’installer un manchon de tuyau de 1 à 2 tailles plus grand que le tuyau de vidange pour éviter que le tuyau de vidange ne se fissure en raison du mouvement/de la compression du mur après un certain temps.
Oui, les murs en briques et les murs en béton peuvent se déplacer à petite échelle en raison de la dilatation/contraction thermique et autres.
Test de débit et test de fuite
La plupart du temps, un test de débit de base suffit pour vérifier si le tuyau de vidange est correctement installé et qu’il peut évacuer l’eau correctement. Il vous suffit de verser de l’eau à l’entrée pour voir si le débit d’eau est bon. Verser lentement pour imiter le débit d’eau de condensation.
Cependant, pour un tuyau de vidange dissimulé, je conseillerais de faire un test de fuite en scellant la sortie et de remplir le tuyau de vidange avec de l’eau pendant 24 heures pour vérifier s’il y a une fuite.
Les tuyaux de drainage cachés sont difficiles à détecter les fuites d’eau. Cependant, vous pouvez utiliser un détecteur d’humidité pour trouver la fuite à l’intérieur du mur/sol. Gardez à l’esprit que vous n’en avez pas besoin d’un coûteux puisque le tuyau d’évacuation n’est pas encastré profondément dans le mur/sol.
Conclusion
Les tuyaux d’évacuation des condensats du climatiseur doivent avoir une pente d’au moins 1/100 ou 1 %. La plupart du temps, des isolants à cellules fermées de 3/8″ d’épaisseur suffisent mais vous pouvez opter pour une épaisseur de 1/2″ si le tuyau d’évacuation est exposé à des températures supérieures à 30°C.
Le tuyau de vidange doit être soutenu par un support en acier galvanisé à des intervalles d’environ 3 à 4 pieds et il est généralement préférable de soutenir le coude du tuyau.
Si vous dissimulez le tuyau de vidange, assurez-vous d’utiliser un adaptateur de douille approprié et faites saillir le tuyau de vidange d’environ 1 pouce dans le tuyau de plomberie pour empêcher l’eau de condensation de s’égoutter dans le sol en béton.
Installez toujours un siphon de condensat pour les climatiseurs à conduits et élevez le tuyau de vidange conformément aux instructions du fabricant si vous installez des climatiseurs à cassette au plafond.
Tous les tuyaux de drainage peuvent être assemblés tant qu’ils sont dimensionnés de manière appropriée, mais évitez d’avoir trop de coudes.
Les tuyaux de drainage exposés doivent utiliser des tuyaux en PVC de classe D et les tuyaux de drainage cachés doivent utiliser des tuyaux en PVC de classe E plus épais.
Effectuez un test de débit de base après l’installation pour vous assurer que l’eau peut s’écouler sans à-coups. De plus, vous pouvez faire un test de fuite en scellant la sortie et remplir le tuyau de vidange avec de l’eau pendant 24 heures pour vérifier s’il y a des fuites, surtout si votre tuyau de vidange est dissimulé.
Consultez mon article AC Leaking Water: Symptoms, Causes, Fix & Prevention pour comprendre tous les problèmes de fuite d’eau afin que vous en soyez conscient et que vous preniez des mesures pour les empêcher de se produire.
Si vous avez besoin de moi pour vous aider avec votre système CVC, achetez le service de consultation par courriel.
Cet article a été initialement publié sur aircondlounge.com. Des mesures seront prises pour la republication non autorisée de cet article.
Produits numériques par aircondlounge
Ce sont les produits numériques les plus vendus que j’ai fabriqués et vendus sur aircondlounge. Découvrez-les et voyez quels produits correspondent à vos besoins.
Pack de démarrage Ingénieur de conception
Lancez votre voyage de conception CVC avec dix (10) calculatrices Excel, cinq (5) diagrammes et trois (3) tableaux.
- Conception simplifiée
- Facile à utiliser
- Valeurs clés incluses
Principes de base du CVC (eBook)
Découvrez les différents types de composants CVC utilisés dans les bâtiments résidentiels et commerciaux.
- Liste récapitulative
- Exemples de photos
- Navigation facile
Système d’eau glacée (eBook)
Cherchez la vérité et apprenez les manières fondamentales d’aborder le système d’eau glacée.
- Explication complète
- Approche fondamentale
- Enseignement progressif
Visitez https://aircondlounge.com/shop pour voir tous les produits numériques vendus sur aircondlounge.
Climatiseurs recommandés
J’ai passé en revue et comparé des centaines de climatiseurs. Ce sont mes derniers produits recommandés. Vérifiez-les si vous cherchez à en acheter un.

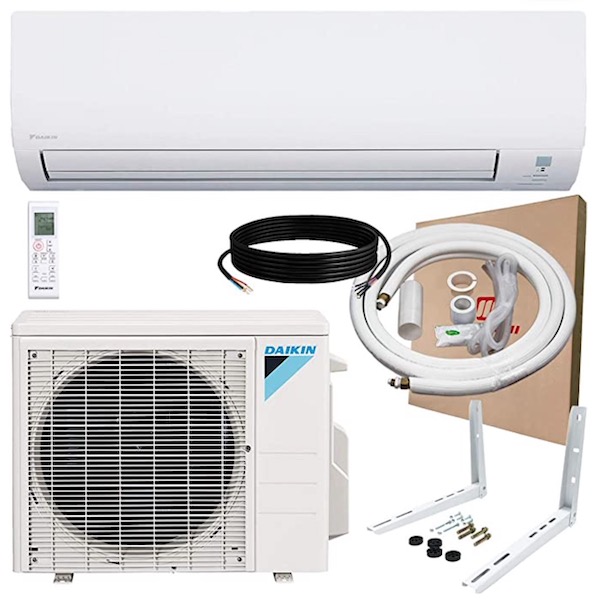

Mini-pompe à chaleur monobloc Daikin série 19
Depuis que je suis passé aux climatiseurs Daikin, j’aime le silence qu’ils procurent. Tout est construit avec soin. Il n’y a pas de pièce détachée ou de bruit de cliquetis.
- Efficacité 19 SEER
- Exploitation temporaire. 5°F
- Garantie 12 ans
Climatiseur de fenêtre Midea Inverter en forme de U
Un climatiseur de fenêtre magnifiquement conçu avec le dernier gaz réfrigérant R32 respectueux de l’environnement qui fonctionne plus silencieusement que la plupart des autres climatiseurs de fenêtre.
- Niveau sonore 42 dB
- Efficacité 15 CEER
- Poids 56 livres

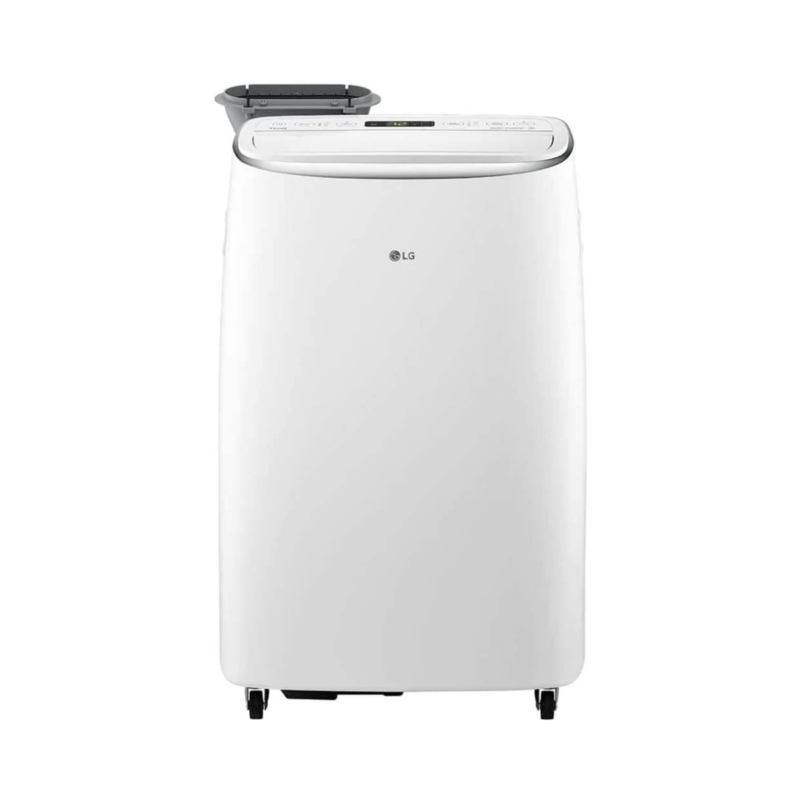

Climatiseur portatif LG LV1419IVSM
